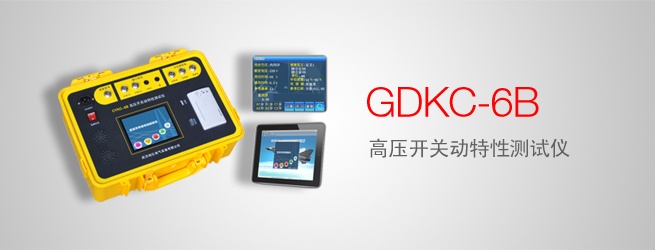

GDKC-6B 高压开关动特性测试仪

高压断路器是电力系统中最重要的控制设备之一。电网中高压断路器的运行数量最多，运行条件和技术要求比较复杂，其运行可靠性不仅关系到高压断路器本身，而且影响到其它设备乃至整个电网。因此，对高压断路器的动特性进行测试是一项很重要的工作，但采用传统的方法对高压断路器进行动特性测试时存在操作复杂、测试精度低等缺点，为了解决这些问题，我们开发了GDKC-6B 高压开关动特性测试仪。

产品别名：高压开关机械特性测试仪、开关机械特性测试仪、高压开关综合测试仪、断路器动特性测试仪、高压开关动特性测试仪、高压开关机械特性试验台。

• 10寸平板电脑远程同步界面控制

  配置10寸1024×600平板电脑（可选配其它笔记本），Windows XP操作系统，通过USB转RS232接口同步控制仪器界面，远程进行操作控制仪器、可导出试验数据；

• 超大水晶触摸彩屏、高速热敏打印机

  5.7寸640×480彩色触摸屏,人性化交互式水晶界面，图文显示，界面直观，便于现场人员操作和使用； 高速热敏打印机，方便现场打印试验数据和曲线；

• 超强集成性能直流电源
  • 集成操作电源，无须现场二次电源，现场使用更加方便快捷；
  • 电源电压30V～300V可调，电流20A，连续工作时间3s；
• 三种试验完美实现
  • 常规试验,测出开关的合分闸时间、弹跳时间、同期时间；测出开关的刚合分速度、最大速度、平均速度、开距、超程等速度数据；
  • 重合闸试验,测出开关重合闸的分合、合分、分合分的时间数据；
  • 低电压试验,测出合分线圈的电压动作值，电源电压可连续调节；
• 三种合分闸控制方式
  • 支持内同步方式控制，内部电源输出直流电压给合、分闸线圈；
  • 支持外同步方式控制，外部电源提供电压给合、分闸线圈；
  • 支持空节点同步方式控制，开关自身电源提供电压给合、分闸线圈，内部提供两路无源空接点；
• 具有录波功能

  可对应时间坐标显示断口状态—时间曲线、行程—时间（S－t）曲线、线圈电流—时间（I-t）曲线，有利于对开关机构故障的准确判断。

• 大容量存储器，支持U盘内置或外置

  带4G容量的U盘，可海量存储现场数据，U盘可选内置方式或外置方式；仪器具有1个标准USB接口，易导出试验数据；U盘外置方式下用于插U盘，U盘内置方式下，直接连接PC机；

• 同测6路断口1路速度1路电流
  • 可测试6断口数据，内部抗干扰电路可以抵御现场感应的10kV高压；
  • 可测试1路速度，配备直线传感器、角速度等传感器，几乎涵盖所有型号开关的测试；
  • 在内同步方式时，可测试1路通过合、分闸线圈的电流；
• 配备PC机上层软件

  PC机上层软件既能远程控制仪器、导出试验数据，也能管理分析试验数据、生成试验报告、导出EXCEL数据等；

• 内置抗干扰电路

  内部抗干扰电路可以满足500kV变电站内可靠使用，保护电路能保证仪器及人员安全、仪器并能稳定、准确测试；

• 防尘防水工程塑料密封箱

  采用防尘、防水、防腐工程塑料密封箱，体积小，重量轻，便于携带。

• 最大速度：20m/s，分辨率：0.01m/s；测试准确度为：±1.0%读数±0.05 ；
• 行程测试范围：6mm～400mm；
• 行程最小分辨率：0.1mm；测试准确度为：±1.0%读数±0.1mm；
• 时间测试范围：10ms～15s，
• 时间分辨率：0.1ms；时间测试准确度为：±0.5%读数±0.2ms；
• 最小动作同期差分辨率：0.1ms；测试准确度为：±0.5%读数±0.1ms；
• 测试通道8路：6路断口时间，1路速度，1路线圈电流；
• 电源：AC220V±10%；50Hz±1Hz；
• 操作电源输出：电压DC30V～300V可调，电流20A，数字程控调整，连续工作时间3s；
