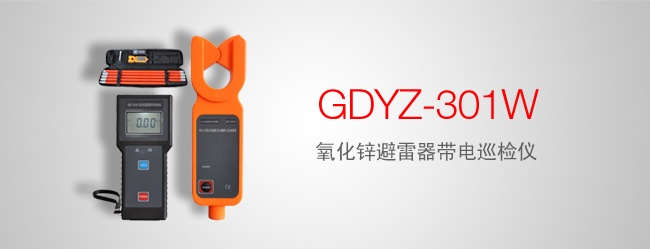

GDYZ-301W 氧化锌避雷器带电巡检仪

氧化锌,避雷器,带电,巡检仪
产品概述

GDYZ-301W氧化锌避雷器带电巡检仪突破传统结构,专为在线测量高压线路的漏电情况、判断氧化锌避雷器的运行情况。采用最新CT及屏蔽技术,由专用高压检测仪配高压绝缘杆组成,其无线传送测试数据,配备无线接收器,能直线30米内接收被测数据。若不使用绝缘杆,还可以当作高精度低压钳形漏电流表、电流表使用,能准确测出0.01mA的漏电流或电流。

GDYZ-301W氧化锌避雷器带电巡检仪钳头与引导区创新的一体化设计,确保了常年无间断测试的高精度、高可靠性、高稳定性。绝缘杆轻便,具有防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘、可伸缩等特点。

 GDYZ-301W氧化锌避雷器带电巡检仪连接绝缘杆,可用于60kV以下的高压线路漏电流测量,在线电流测量,判断氧化锌避雷器是否受潮或运行不良,仪表还具有峰值保持、数据保持、数据存储、无线传输等功能,其专用高压钳通过按压或退拔绝缘杆能方便钳夹或撤离被测导线,省时快捷,广泛应用于变电站﹑发电厂﹑工矿企业以及检测站﹑电工维修部门进行漏电检测和野外电工作业等。

GDYZ-301W氧化锌避雷器带电巡检仪可作为高低压电流互感器变比测试仪、氧化锌避雷器测试仪使用。即分别测出电流互感器一二次回路的电流,再计算得出电流互感器的变比或折算变比。注意:由于投入运行后的避雷器泄漏电流应小于500uA,所以可以根据测试避雷器的漏电情况来判断避雷器的运行情况,若实测避雷器泄漏电流过大,超过500uA,若排除系统电压过高,则避雷器可能有污渍或受潮或老化,漏电流越大,有污渍或受潮或老化就越严重。

产品参数
 功    能 通过高精度漏电流检测,在线判断氧化锌避雷器是否有可能污渍或内部受潮或老化
 电    源 DC6V  碱性干电池( 1.5V AAA × 4 )
 测试方式 钳形 CT ,积分方式
传输方式 433MHz 无线传送,传输距离 30m
 显示模式 4 位 LCD 显示,背光功能,适合昏暗场所
 LCD 尺寸 47mm × 28.5mm
 仪表尺寸 高压检测仪宽高厚: 68mm × 245mm × 40mm 接收器:宽高厚 75mm × 170mm × 30mm
钳口尺寸 φ 33mm
采样速率 2 次 / 秒
测量范围 AC 0.000mA ~ 30.00mA ( 50/60Hz 自动)
分 辨 率 1uA
换    档 AC 0.000mA ~ 30.00mA 全自动换档
测试精度 ± 2% ± 5dgt  ( 23 ℃± 5 ℃, 80%RH 以下)
数据存储 99 组,存储过程中“ MEM ” 符号指示, “ FULL ”符号闪烁显示表示存储已满
数据保持 通常测试模式下按 HOLD 键 保持数据,“ HOLD ”符号显示,再 按 HOLD 键取消
数据查阅 “ MR ”符号指示,能上下翻阅所存数据
溢出显示 超量程溢出功能:“ OL ”符号显示
无信号指示 当接收器没有收到发射信号时动态显示“ no- - ”符号
自动关机 开机约 5 分钟后,仪表自动关机,以降低电池消耗
电池电压 当电池电压低于 4.8V 时,电池电压低符号“    ”显示,提醒更换电池
仪表质量 检测仪: 335g (含电池),仪表总质量: 2.5Kg (含绝缘杆和电池)
工作温湿度 -20 ℃~ 40 ℃;  80%Rh 以下
存放温湿度 -20 ℃~ 60 ℃;  70%Rh 以下
干    扰 无 433MHz 同频信号干扰
绝缘杆尺寸 φ 32mm , 1m/ 节( 5 节)
绝缘强度 单节绝缘杆 AC110kV/rms ,高压检测仪外壳与铁心间: AC1000V/rms
结    构 防滴漏Ⅱ型
