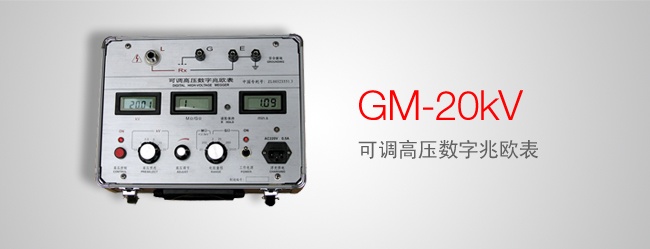

GM-20kV 可调高压数字兆欧表

GM-20kV 可调高压数字兆欧表是1996~97年我国武汉高压研究院、广东省电力部门等向我公司提出需要解决高压变电站、发电厂现场强干扰下对大型高压变压器、电机电器、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试而设计研制。它亦可用于广泛领域的电气绝缘电阻特性测量。

• 具有强力抗电场感应干扰能力，达到2mA(50Hz)，已知适应50万伏变电站现场不拆线测量50万伏大型变压器的绝缘电阻参数。
• 测试电源的短路电流＞5mA。适应大容量、大电感的测试。
• 电阻测量范围宽广，从0.5MΩ～2000000MΩ。读数准确、分辨力高。
• 测试电源的电压范围宽广，可选择0.25、0.5、1、2.5、5、10、20kV，也可从0V平滑调起连续调节到需要的电压。
• 具有计时报时功能，提醒使用者记录、分析被测量对象的吸收比和极化指数。

• 产品规格：

  型 号	测 试 电 压*	电压准确度	短路电流
  GM-20kV	0.5、1、2.5、5、10、20kV	±（5%+10V）	>5mA

  *--测试电压可从0V平滑调起。
• 量程与准确度：

  量 程（限压）	电 阻 测 量 范 围	准 确 度
  20MΩ/ <2.5kV	0.01～19.99MΩ	±(5%+5字)
  200MΩ/ <2.5kV	5.0 ～199.9MΩ	±(5%+5字)
  2GΩ	0.05～1.999GΩ	±(5%+5字)*
  20GΩ	0.5 ～19.99GΩ	±(5%+5字)*
  200GΩ	5.0 ～199.9GΩ	±(10%+10字)*
  2000GΩ	50 ～1999GΩ	±(20%+10字)**

  *--GΩ量程定标电压为2.5kV
  **--2000GΩ量程为参考量程，用于相对湿度小于70%的干燥环境使用。
• 抗电场干扰能力：2mA(50Hz)
• 报时、报警功能：秒表显示最大值为19分59秒。20分钟一循环。声响报点为15秒、60秒、每分钟。到点报短促声响的同时电阻读数保持5秒，被测电阻低于量程下限，读数无效时以连续声报警。
• 显示表：三位半LCD数字表头三个，分别显示测试电压、电阻、时间。
• 供电：由内附1.2V/1800mAh镍氢可充电电池10节，共DC12V供电。带交流220V接入对电池充电或浮充电工作。
• 使用环境：温度： 0～40℃，相对湿度：20～90%
• 外形尺寸、重量：315×240×155mm，5kg
